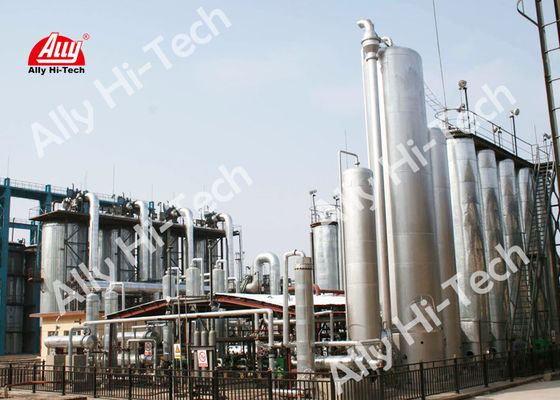

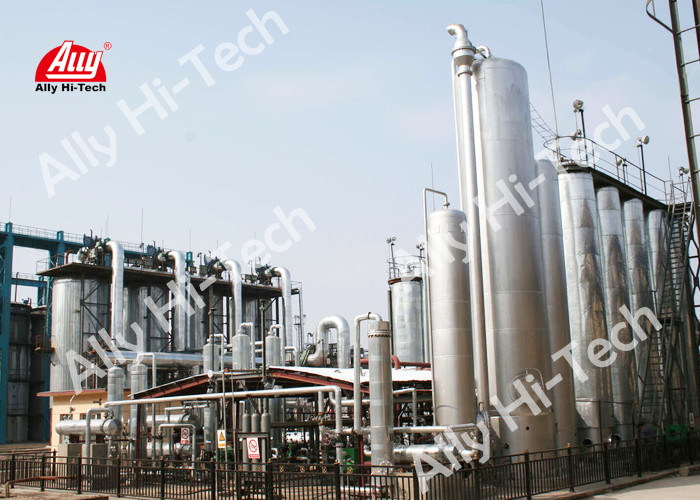

높은 능률적인 PSA 수소 식물, 코크 오븐 가스에서 수소 회복 단위

높은 능률적인 PSA 수소 식물, 코크 오븐 가스에서 수소 회복 단위

일반

, 철 만들고 그리고 제강 코크스로 만들기의 생산 과정에서는, 철 그리고 강철 기업은 H2가 통용되는 가스 연료 및 또한 중요한 이차 에너지원인, 내용에서 높은 많은 가스 부산물을 가져옵니다. 철과 강철 기업의 부산물 가스를 충분히 활용하는 것은 뿐만 아니라 많은 연료를 절약할 수 있고, 또한 그것에서 깨끗한 연료를 추출하고, 다량의 기체 방전을 삭제하고, 매우 환경을 개량하고 보호합니다. 99.9-99.999%의 순수성을 가진 제품 수소는 성숙한 압력 그네 흡착 기술에 의해 얻어질 수 있습니다.

특징

• 대규모 및 높은 정화.

• 제품에는 높은 수소 순수성이 있습니다.

• 주요한 기술.

공정 설명

코크 오븐 가스는 타르, denaphthalene, 대기압 탈황 및 정밀한 희박한 가스를 얻기 위하여 탈황을 제거해서 얻어집니다. 순화한 가스는 압축, 전처리, 압력 그네 흡착 및 산소 제거 건조에 의해 높은 순수성 수소를 얻기 위하여 얻어질 수 있습니다.

기술은 PSA의 가공 원리가 선행 기술과 동일하 지 그 안에서, 3개 주단위 및 조합, 즉 TSA, PSA의 산소 제거 건조 구성하고 있습니다.

TSA는 온도 온도 흡착 기술입니다. TSA 성능 곡선에 따르면, 다성분 혼합물 가스는 가스를 발산하 표적 제품 및 불순을 특정 일 압력, 정상적인 온도 흡착 및 고열 분석의 밑에 분리됩니다.

촉매의 활동의 밑에 산소 제거 건조용 기술에서는, 조잡한 수소에 있는 산소 및 수소는 모양 물에 조잡한 수소에 있는 산소를 제거하기 위하여 반작용합니다; 생성된 물은 냉각기에 의해 그 후에 냉각되고 TSA 건조계에 의해 수소 순화의 목적을 달성하기 위하여 제거됩니다.

성과

• 이 수용량: 1,000~100,000 Nm³/h
• 제품에 있는 나프탈렌 내용: ≤ 20 mg/Nm3
• 제품에 있는 타르 내용: ≤ 8 mg/Nm3
• 제품에 있는 유황 함류량: ≤ 10 mg/Nm3
• 수소 순수성: 98%~99.999% (v/v)
• 압력: 0.5 ~3 .0 MPa (G)
• 수소 수용량: 500~50,000 Nm³/h
